碳化钨性能实验结果总结：

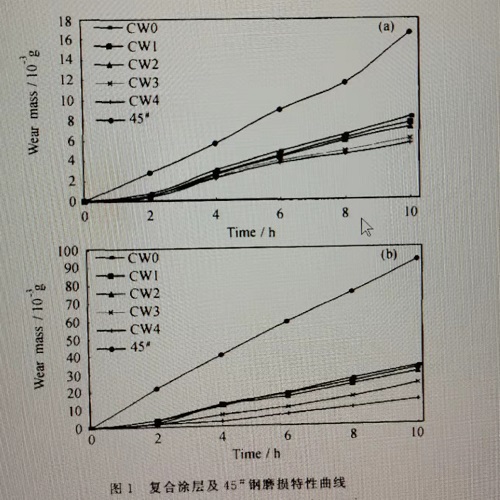

⑴根据磨损试验结果绘制了试样的磨损特性曲线，示于图1。从图la和图lb可以看出不论是湿磨损还是干磨损、钴基合金-碳化钨复合涂层的耐磨性均比淬火钢的耐磨性高出多倍，显示出优良的耐磨性能。而且碳化钨含量越高，其耐磨性越强。碳化钨复合涂层的干摩擦和20*机油润滑条件的耐磨性分另比淬火45”钢提高8倍和4倍以上。

⑵钴基合金-碳化钨复合涂层以及淬火态45°钢在10%HCI和10%NaOH溶液中腐蚀质量损失与试验时间关系示于图2。从图2中可以看出在酸性溶液中45”钢的腐蚀速率远大于复合涂层的腐蚀速率说明复合涂层的耐蚀性要高于45”钢，其中WI(15 WO)涂层的耐蚀性比45”钢提高10倍 以上，值得注意的是，在碱性溶液中试样不但没有展量损失，而且质量增加，在第一、二天尤其显著。这主要是由于在第一、二天试样在碱性溶液中其表面迅速形成了钝化膜，使试样增重很多。建立的钝化膜保护试样不受腐蚀和继续钝化，后来几天试样质量变化不大。图中质量增加曲线证实这一观点。添加了碳化钨的涂层具有良好的耐腐蚀性，比45钢高10倍以上 。
