喷涂碳化钨涂层硬度多少能否加工
理论可以65~70HRC，这是国内的喷涂技术达到的理论硬度。

密封面喷涂碳化钨涂层，也会增加配磨等工艺难度，建议选用金刚砂研磨膏研磨。

图（1）采用超音速JP8000喷涂碳化钨涂层

以塔轮喷涂碳化钨为例，塔轮在工业设备中的应用很重要，和其他产品一样，它有许多种类型，塔轮是由钢材车成的，表面经过喷陶瓷、喷碳化钨等使产品能达到耐磨、硬度增加、使用寿命比普通的塔轮高5～10倍。
采用超音速火焰喷涂工艺在拉丝机塔轮、导轮、拔丝缸、收线盘、导向槽等零件表面喷涂碳化钨涂层，可使表面硬度达到HRc75，远比磨具钢或冷硬铸铁的耐磨性高；采用碳化钨喷涂，基体采用普通的45#钢材或铸铁即可，可降低材料成本，又可延长使用寿命。

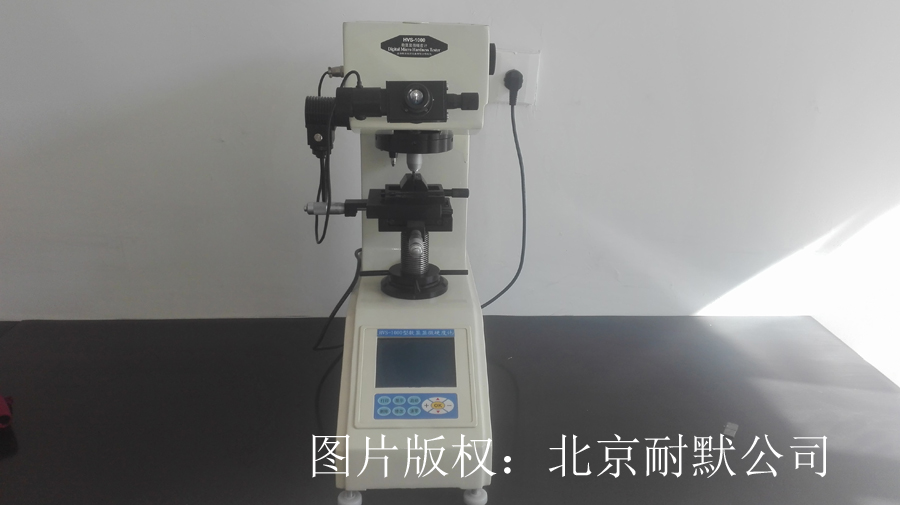

图（2）碳化钨涂层硬度检测专用设备，检测硬度为维氏硬度，北京耐默公司喷涂的硬度一般是HV1300左右

性能参数:
1、硬度：HRC65~HRC75
2、涂层结合强度：大于等于60MPa
3、涂层厚度：0.2～0.3mm
4、表面光洁度Ra0.1
5、使用寿命：是普通塔轮的5～10倍

图（3）碳化钨涂层密封环是先喷涂碳化钨涂层后再磨加工成镜面达到密封效果
